Způsoby osazení silničních směrových sloupků

Navigace:

Úvodní stránka → Výrobky → Silniční směrové sloupky → Způsoby osazení silničních směrových sloupků

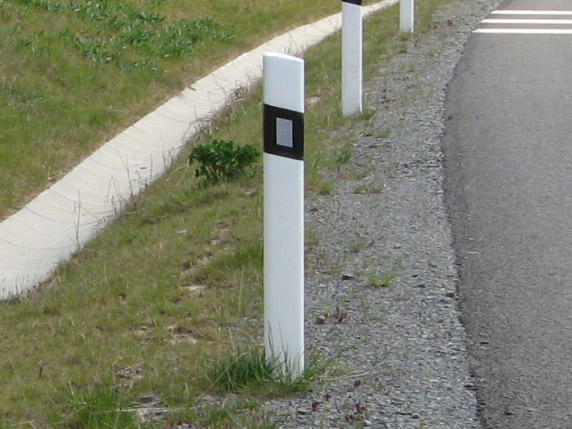

Prosté osazení

Silniční směrový sloupek lze osadit prostě a to zakopáním nebo zabetonováním do terénu krajnice vozovky, nebo vsunutím do otvoru vyhloubeným beranidlem odpovídajícím profilu silničního sloupku. Pro prosté osazení se používají sloupky délky 1200 a 1500mm.

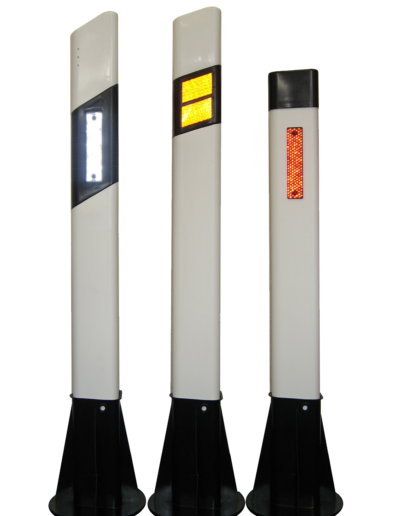

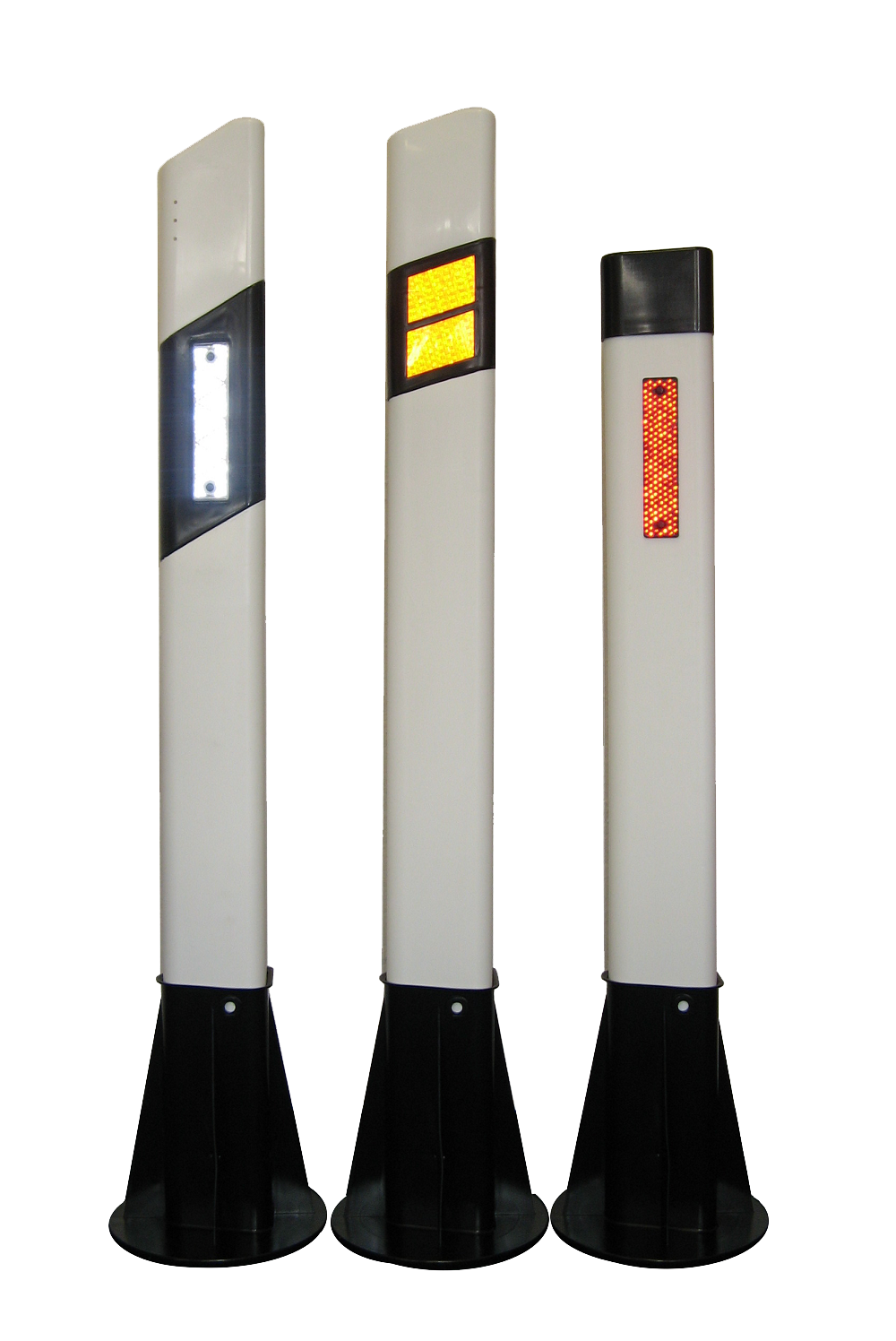

Plastová patka

Pro osazení do plastové patky jsou určeny silniční směrové sloupky délky 1000 a 1250 mm. Při vetknutí patky do terénu krajnice je nutné dbát na správnou orientaci patky vůči směru jízdy. Plastová patka může být v krajnici zakopána nebo zabetonována. Patka se zabuduje do krajnice tak, aby horní okraj vyčníval cca 5 cm nad terén. Do patky se následně vsune silniční směrový sloupek, který je možno zajistit plastovým šroubem.

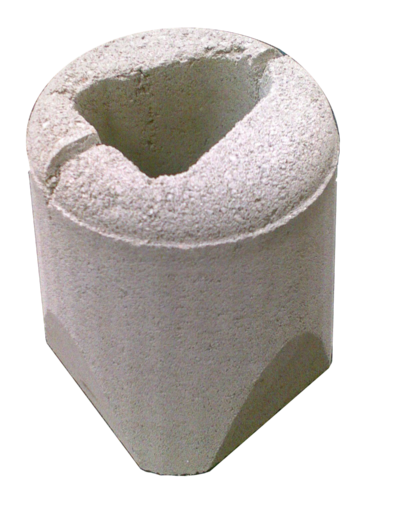

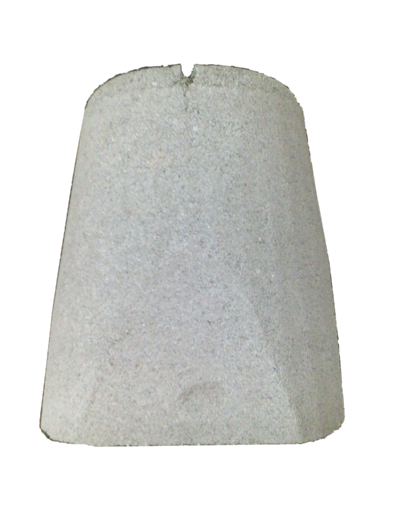

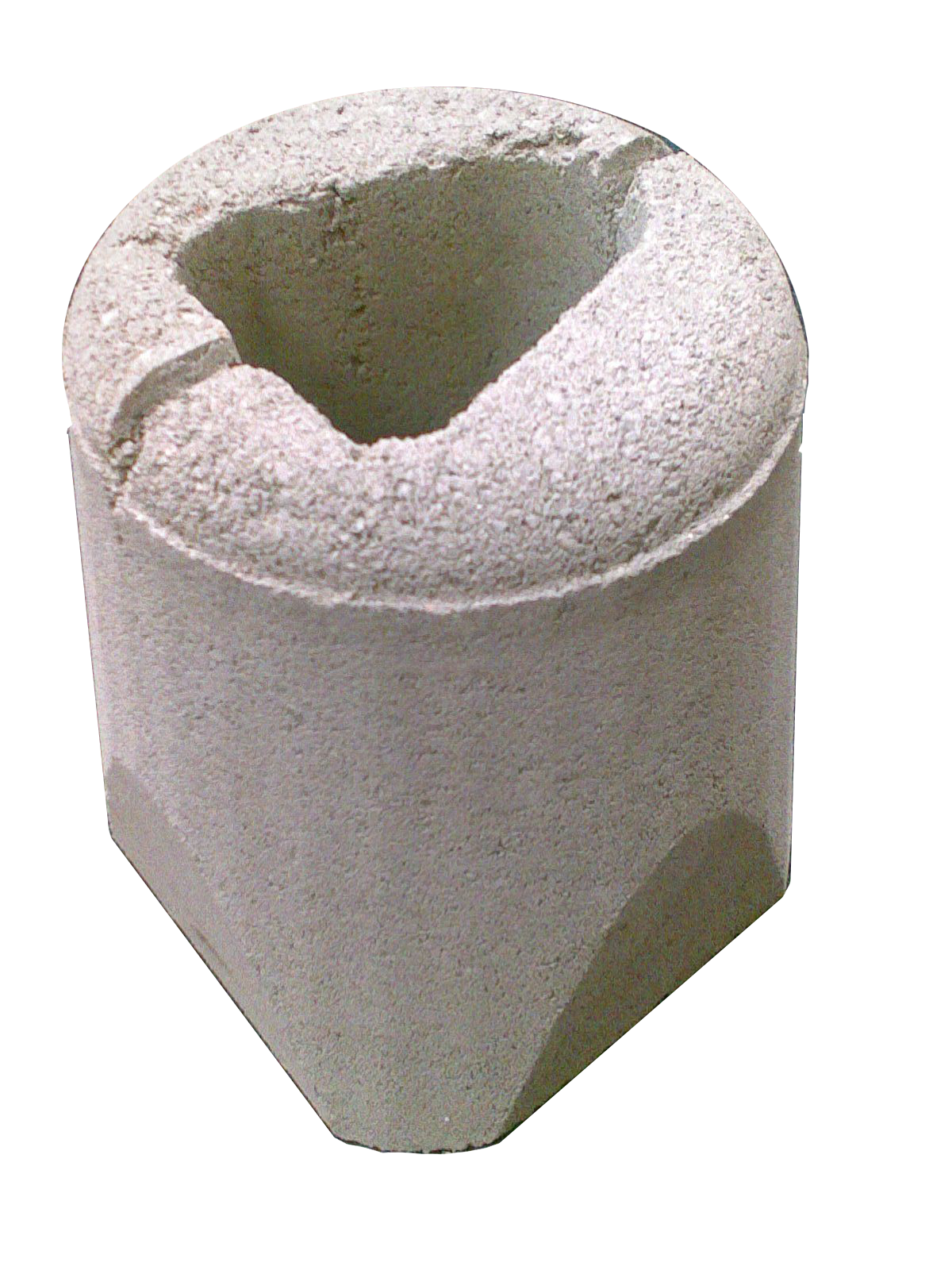

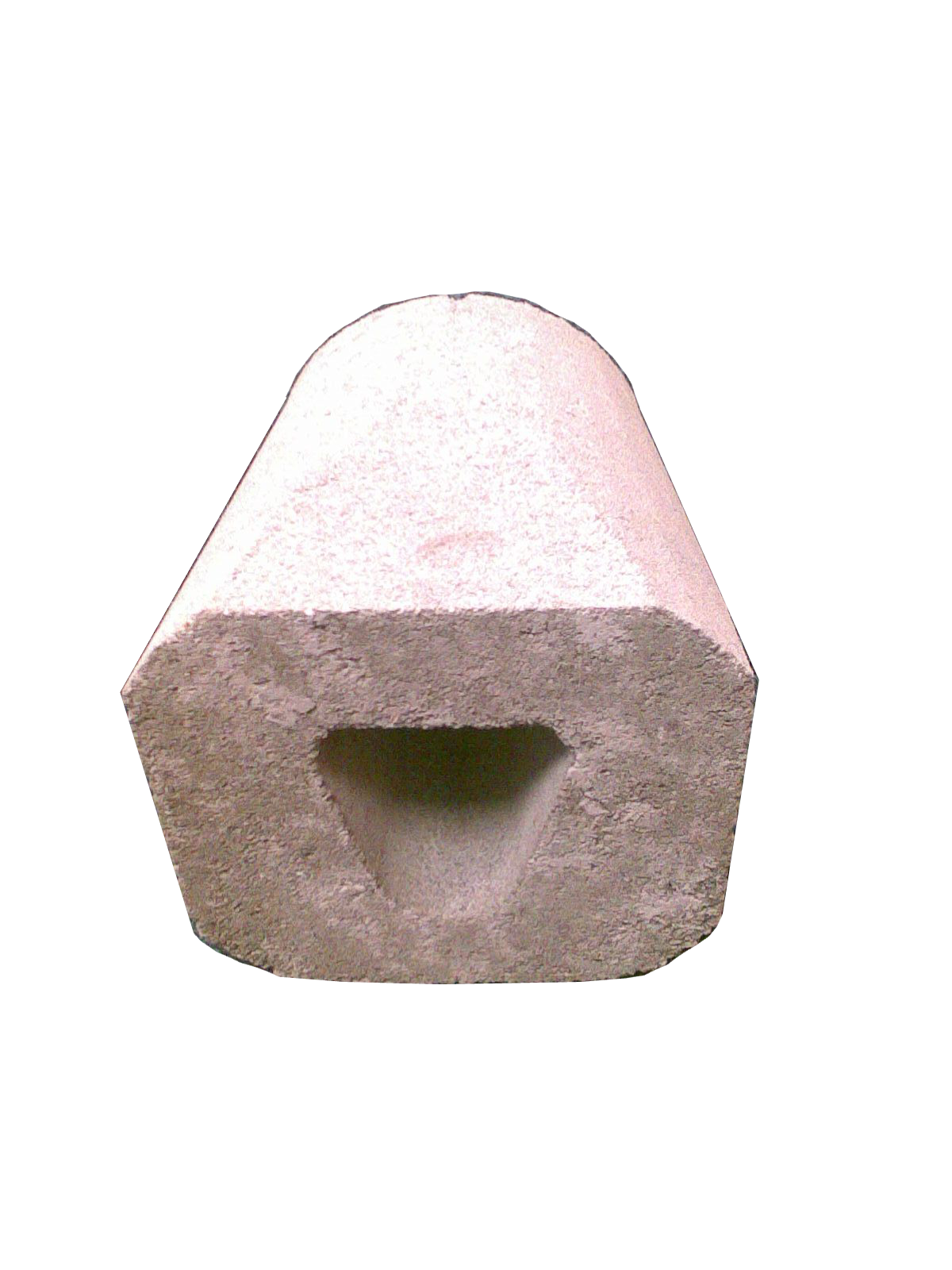

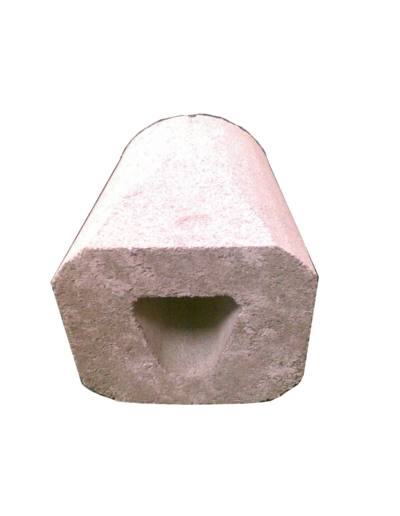

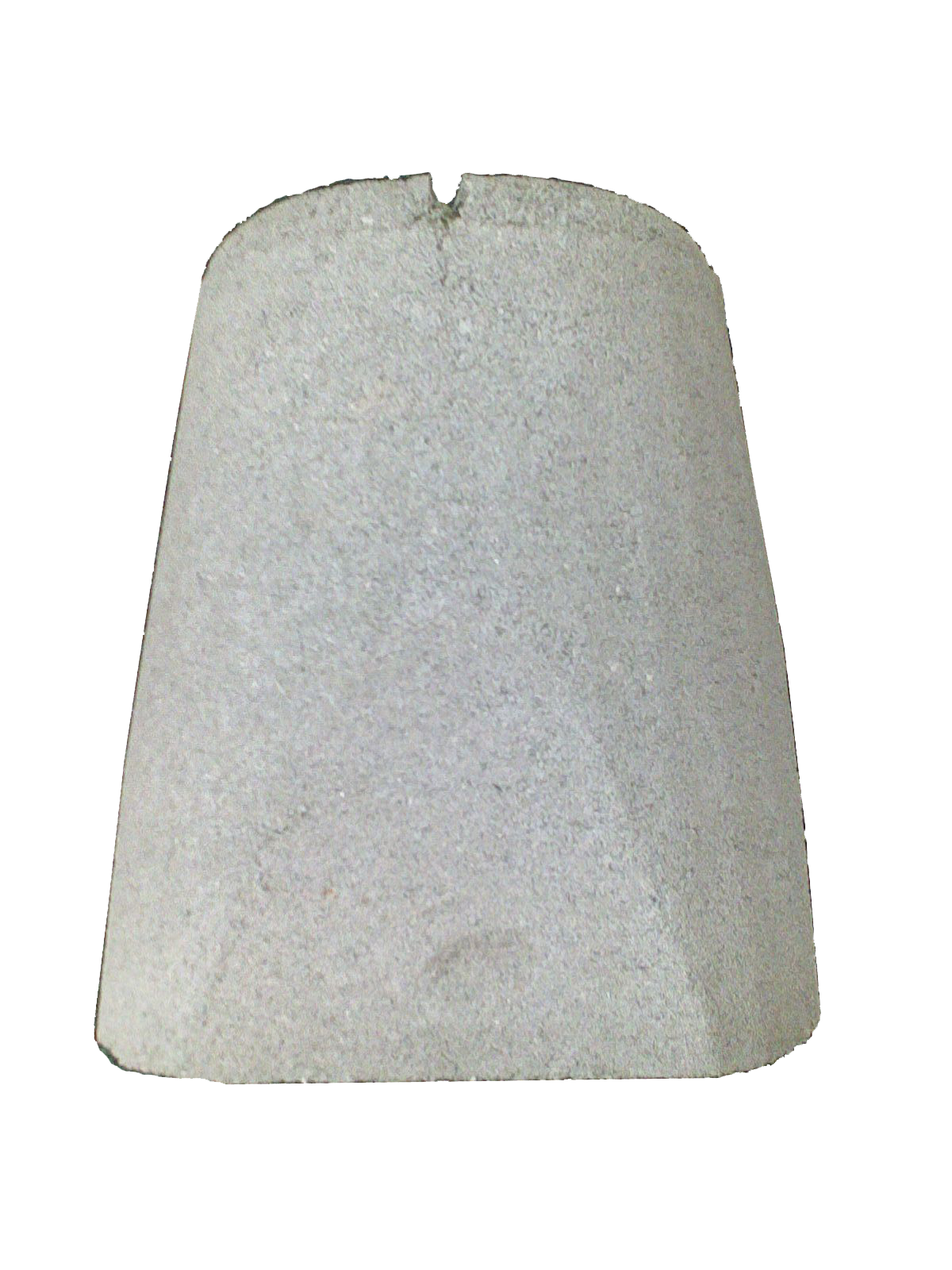

Betonová patka

Pro osazení do betonové patky jsou určeny silniční směrové sloupky délky 1000 a 1250 mm. Při kotvení patky do terénu krajnice je nutné dbát na správnou orientaci patky vůči směru jízdy. Betonová je do krajnice zakopána. Patka se zabuduje do krajnice tak, aby horní okraj nevyčníval nad terén. Do patky se následně vsune silniční směrový sloupek. Toto řešení je z hlediska životnosti nejvhodnější.

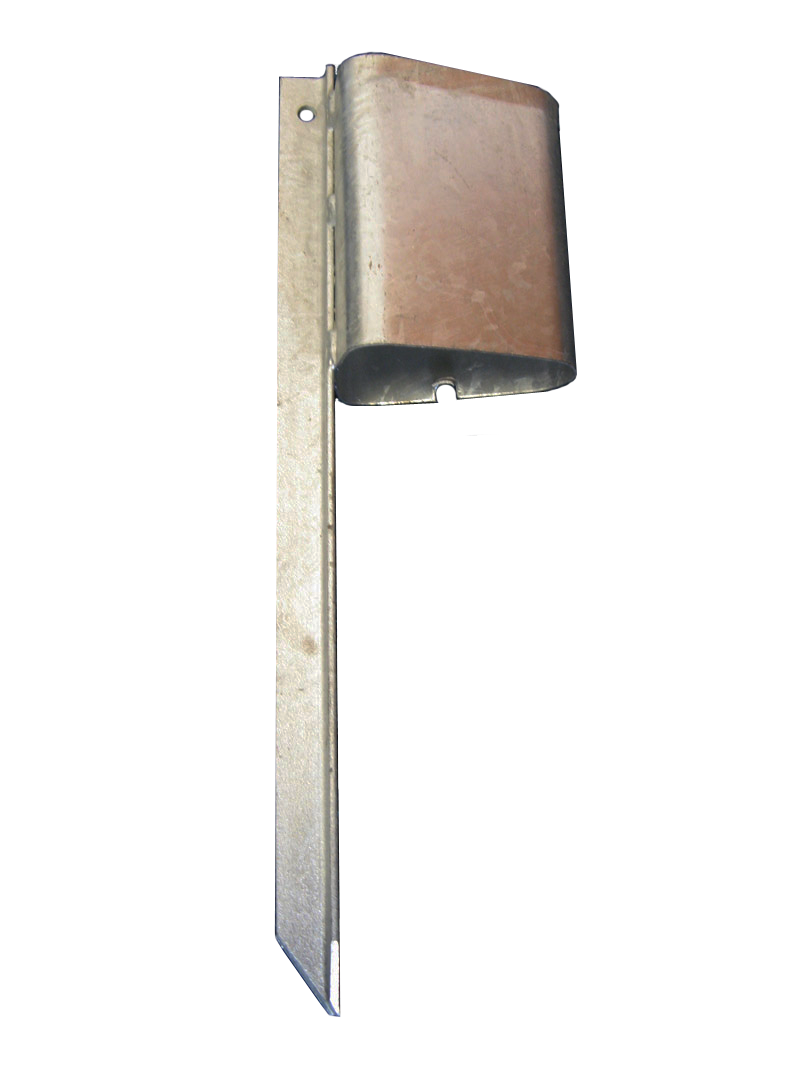

Ocelová patka

Pro osazení do kovové patky jsou určeny silniční směrové sloupky délky 1000 a 1250 mm. Při vetknutí patky do terénu krajnice je nutné dbát na správnou orientaci patky vůči směru jízdy a dále na to, aby horní část kovové patky byla osazena tak, aby při najetí vozidla na patku sloupku nedošlo k poškození pneumatiky vozidla. Kovová patka se zabudovává do krajnice zatlučením ocelového profilu ve spodní části patky, přičemž se předem v krajnici vyhloubí odpovídající jamka pro zapuštění horní části patky. Do patky se následně vsune silniční směrový sloupek.

Osazení na svodidlo

Pro osazení sloupku na svodidla jsou určeny silniční směrové sloupky délky 350 mm nad úroveň svodnice s kovovým nástavcem, přizpůsobeným pro osazení na různé typy svodidel dle přání zákazníka. Na svodidlo je silniční směrový sloupek připevněn šrouby v místě montážního otvoru.

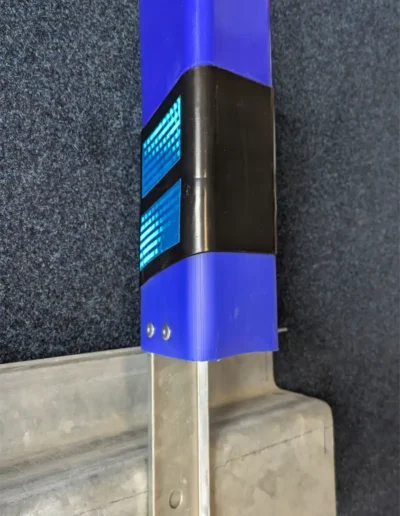

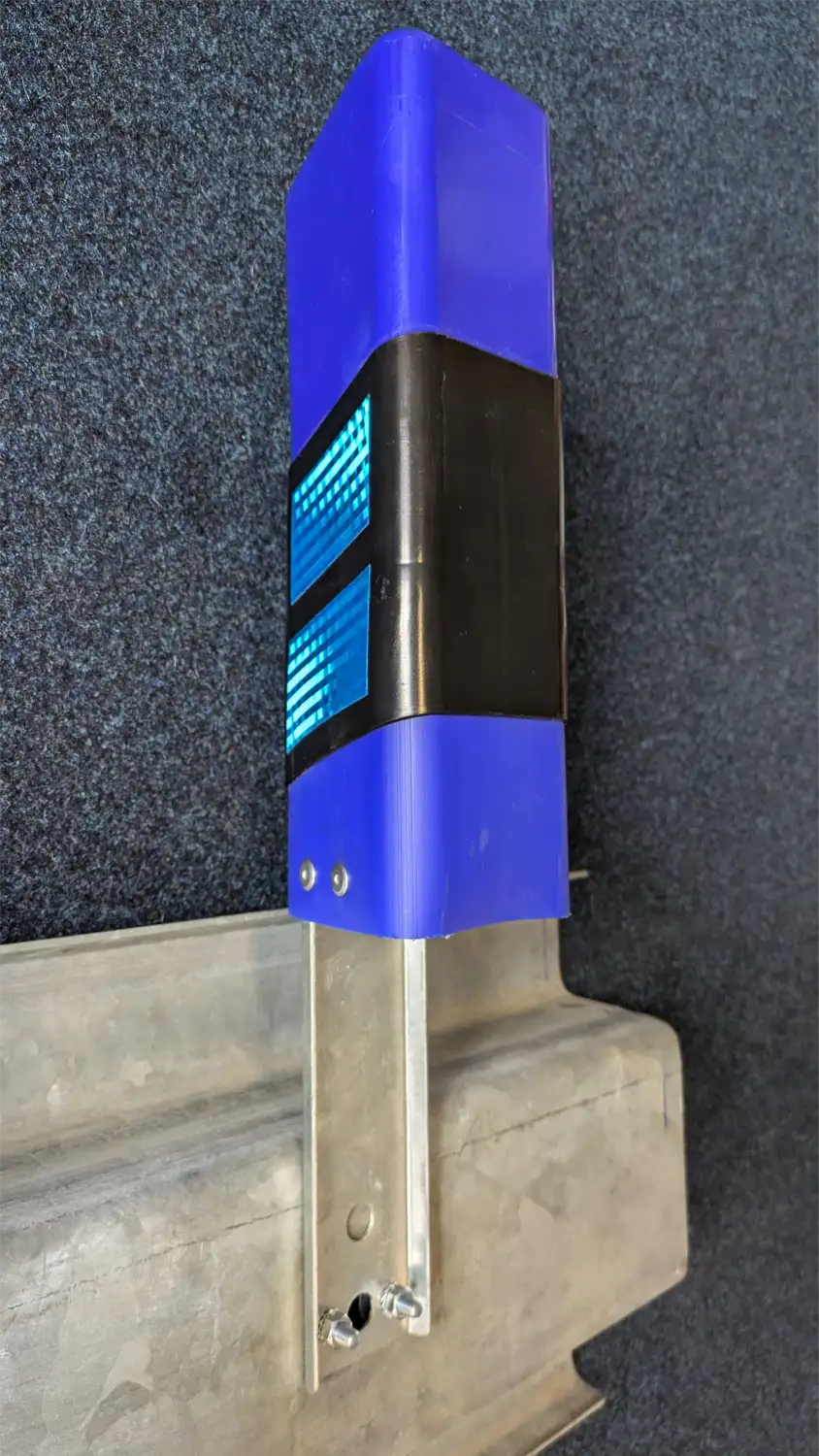

Osazení sloupku typu M na svodidlo NH4

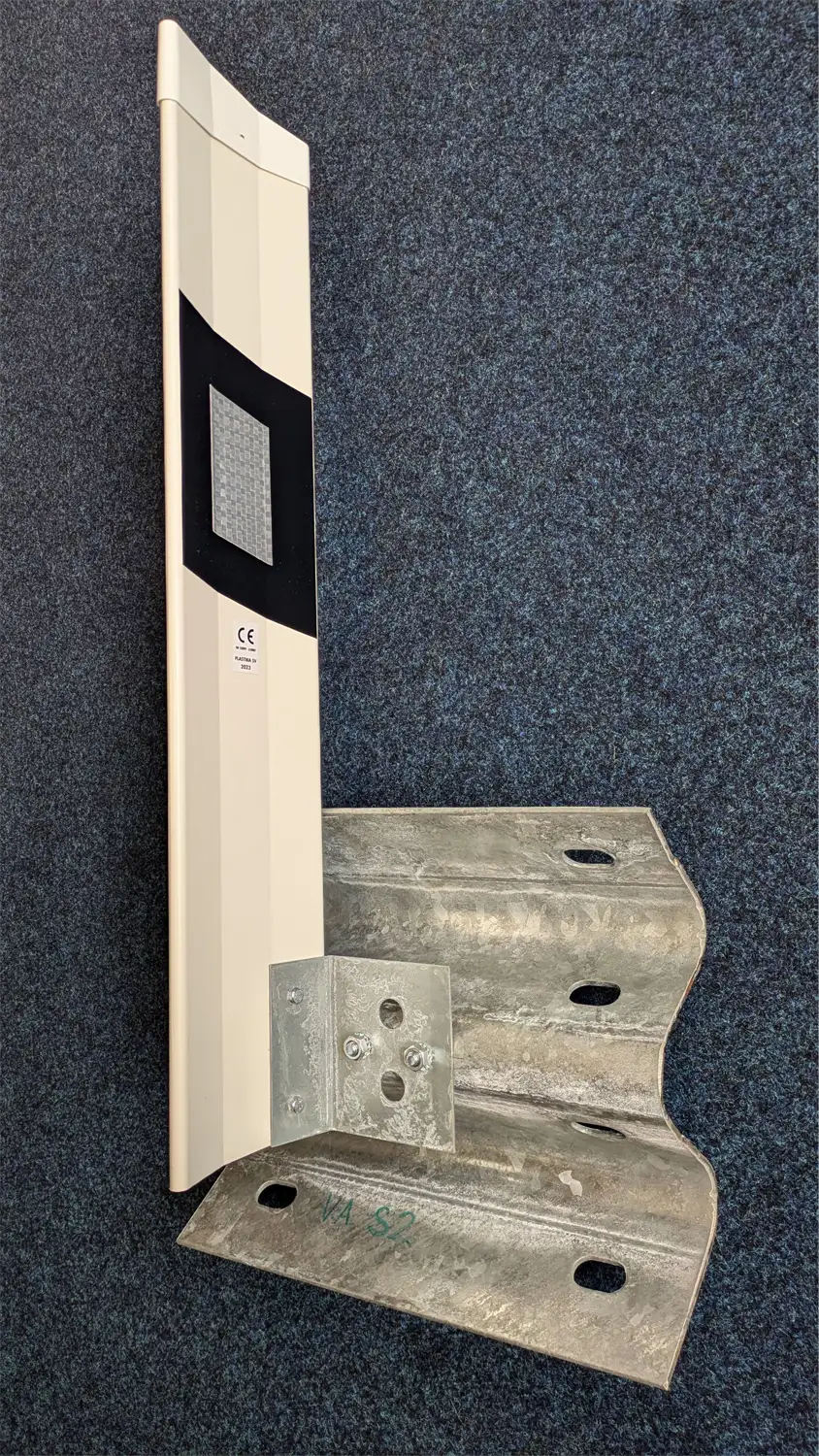

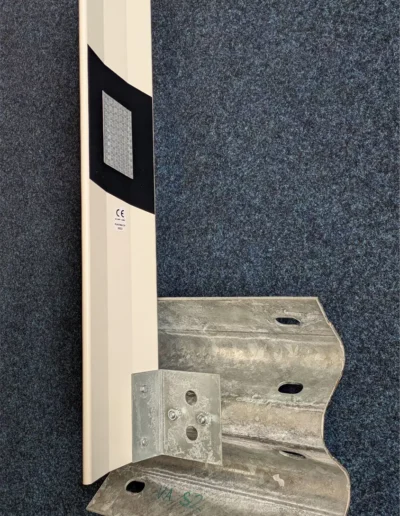

Osazení sloupku typu F na svodidlo Voest Alpine System 2A
